Calypso的應用之常用報告介紹
Calypso可以輸出很多類型的檢測報告，那麼日常工作中，我們都可以選擇哪些報告？
報告一： 標準輸出報告

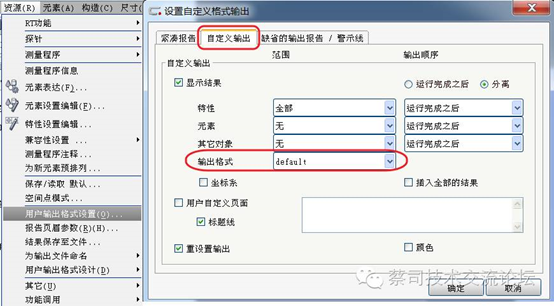

設置路徑：資源-用戶輸出格式設置-自定義輸出

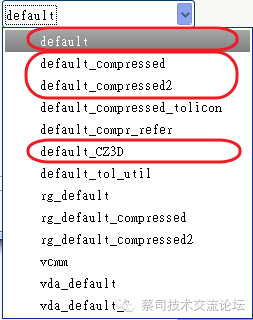

“輸出格式” - 選擇報告模板。默認模板default，另兩種常用模板default_compressed / default_compressed2和 deult_CZ3D。

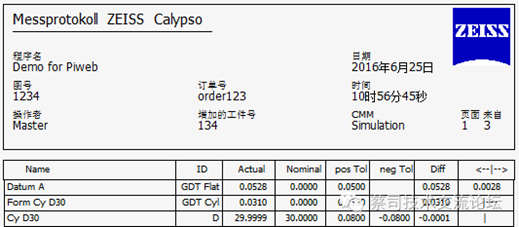

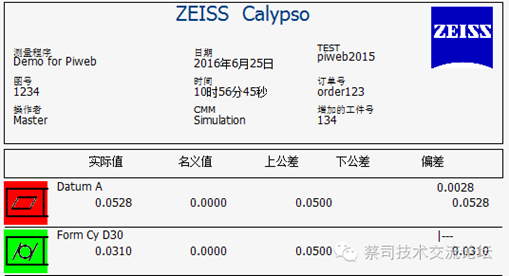

default報告樣式

default_compressed/default_compressed2報告樣式

default_CZ3D報告樣式

報告二：緊湊輸出

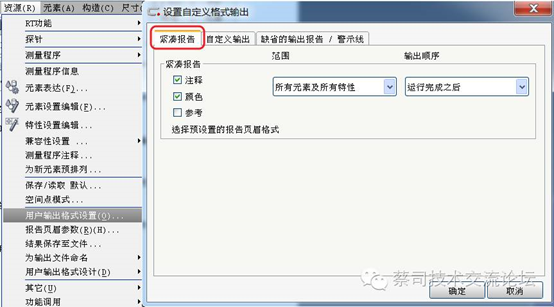

設置路徑：資源-用戶輸出格式設置-緊湊報告

選擇報告範本。預設“所有元素及所有特性”，另一常用“全部特性”

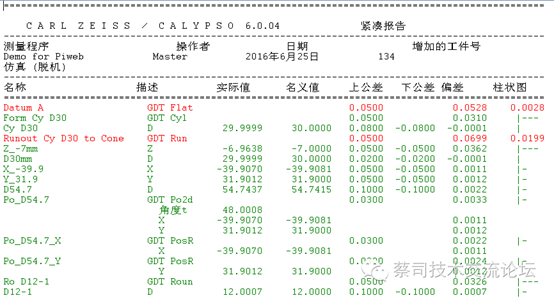

所有元素及所有特性報告樣式

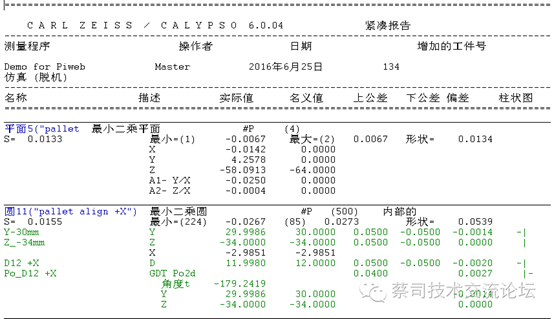

全部特性報告樣式

報告三：CAD視圖報告
CAD視圖報告主要的用途：
1.將形狀偏差通過顏色點（或線或圓柱或球或顏色片）來體現
2.按照特性排列，來顯示特性的相關資料（名稱，理論值，實際值，上下公差，偏差）
3.按照元素排列，來顯示元素相關的資料(名稱，理論值，實際值，上下公差，偏差）

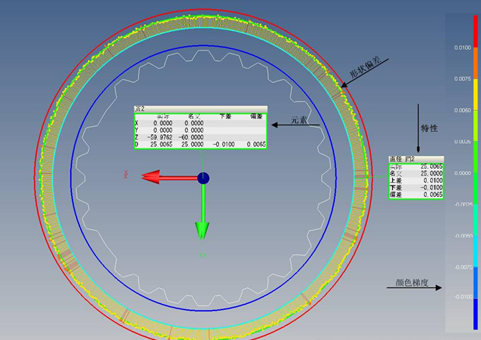

如下圖樣板中，既包含了形狀偏差，又包含了特性報告，還有元素報告。實際使用中三者是並列關係，可以分別選擇是否需要輸出

報告四：Excel報告

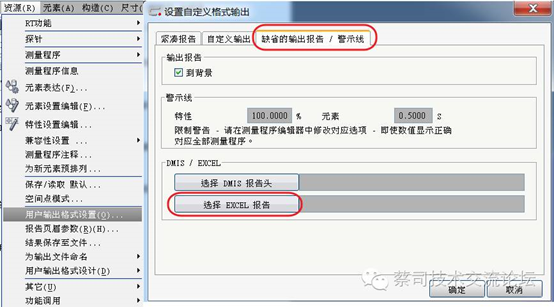

設置路徑：資源-用戶輸出格式設置-缺省的輸出報告/警示線

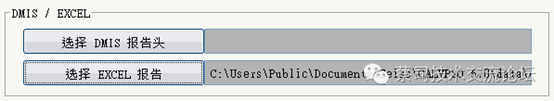

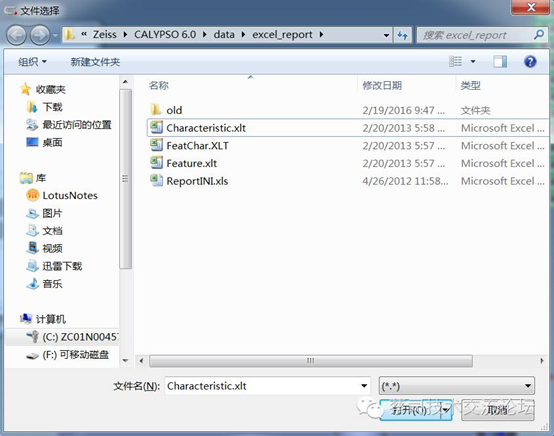

點擊“選擇Excel報告” - 選擇Excel報告範本 - 點擊“打開”
Characteristic.xlt: 只顯示特性
Feature.xlt:只顯示元素
FeatChar.xlt:特性和元素同時顯示
注：不同Calypso版本，excel範本放置的路徑有所不同
Calypso5.6/5.8/6.0：C:/Users/Public/Documents/Zeiss/CALYPSO(或Calypso6.0或Calypso5.8或Calypso5.6)/data/excel_report
Calypso5.4以及之前版本：C:/Program Files (x86)(或Program Files)/Zeiss/Calypso/home/om/excel_report

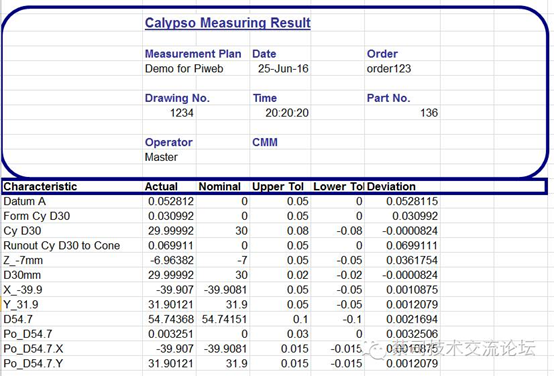

Characteristic報告樣式

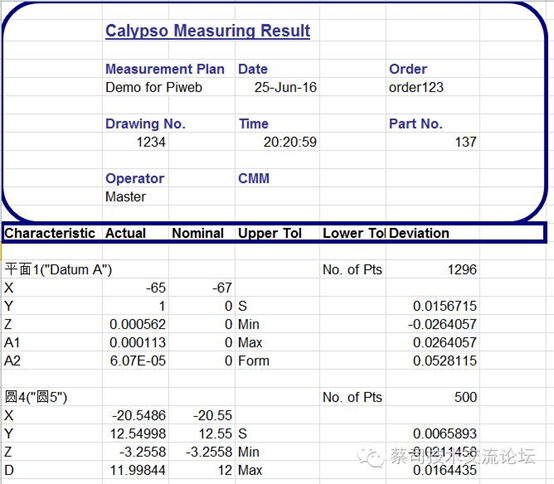

Feature報告樣式

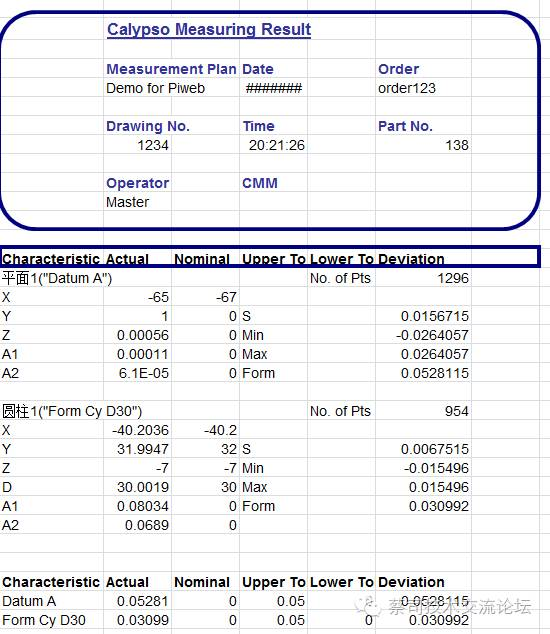

FeatChar報告樣式
