Trimble Business Center  VS  Trimble Realworks
3D掃描點雲資料處理大比拚(下集)


Trimble Business Center (以下簡稱TBC)與Trimble Realworks (以下簡稱TRW)兩套軟體是Trimble推出已久並引以為傲的專業資料處理軟體,儘管兩套軟體都可以處理點雲資料,但兩套軟體各有所長,分別針對不同的客戶族群與工作流程而設計,像是TBC傾向各種測繪資料的整合應用(例如:GNSS、全站儀、水準儀、空拍影像、點雲資料等),而TRW則是專業的點雲資料處理軟體(例如:點雲建模、分析、檢測等)。
以下比較將分為上下兩集的文章,分享這兩款軟體針對點雲處理的功能比較,希望能讓大家了解它們的差異與優勢,選擇最適合自己的內業軟體。(此次功能比較的軟體版本為TBC v5.30與TRW v11.2)

上集請看:http://www.ticgroup.com.tw/news_detail/652.html
下集的部分我們將介紹CAD功能、模型建立、測繪能力、檢測功能、特別解決方案、以及協作與分享功能的比較。

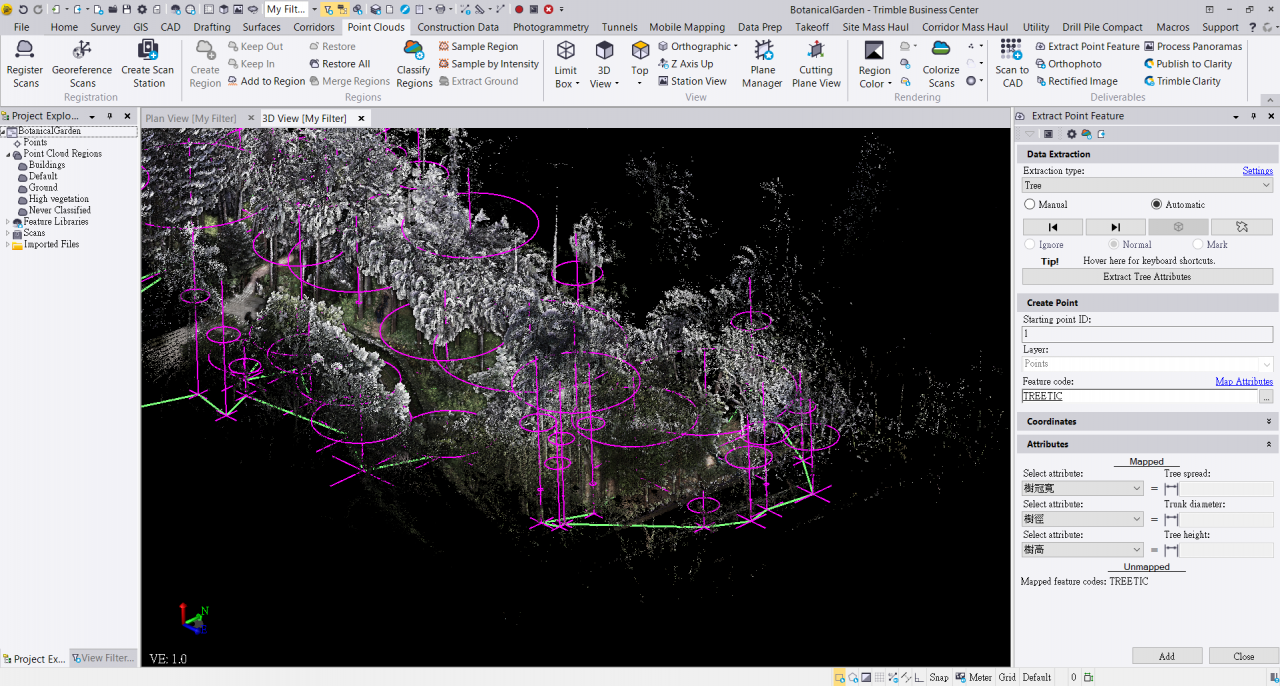

(圖為TBC的樹木點雲特徵提取功能)

CAD成果
CAD繪圖功能Trimble RealworksTrimble Business Center
基本的CAD線段繪製yesyes, CAD指令欄
點雲自動提取特徵點參數noyes
智慧選取選項路緣、排水溝、路標、邊緣、最高最低點路緣、排水溝、路標、邊緣、最高最低點
貼和點雲的線段折線直線、多項式曲線
特徵編碼yes,有限制yes,進階
點雲轉換成CAD點noyes
草擬底稿與計劃標籤、尺寸標籤、尺寸、3D 、
PDF檔、表格、計劃集
  • TBC提供了用於點雲自動提取樹木及路標的工具。兩者都是提取3D的點位置及某些屬性資料(如:樹徑、樹高、樹冠寬),以增加TBC將掃數據轉換成可用資訊的能力。
  • TBC讓使用者可以從點雲建立CAD點。CAD點可以單獨處理,並轉換為帶有點名、特徵代碼與屬性資料。

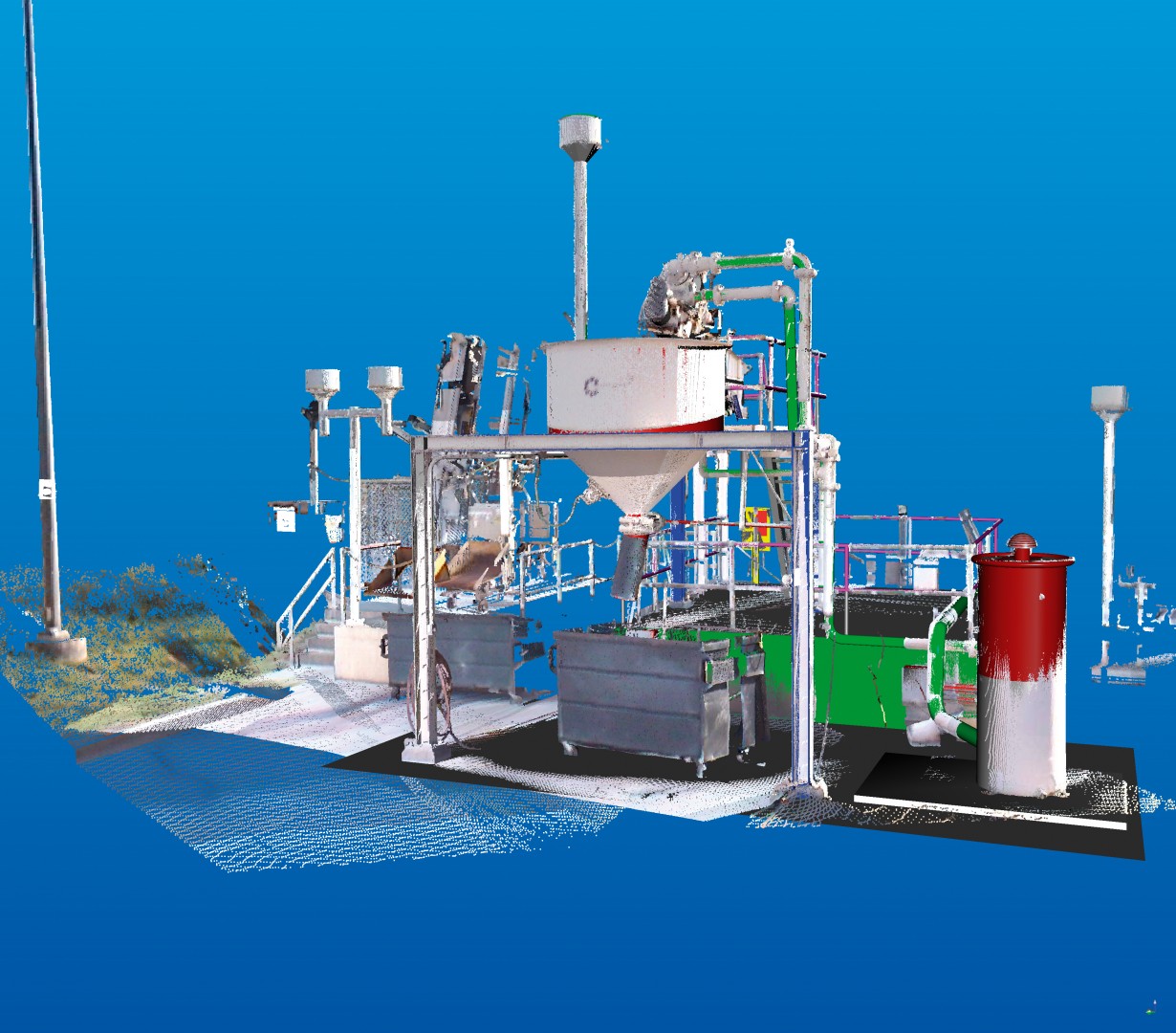

(圖為TRW的點雲建模功能,圖中綠色的部分為模型)
模型成果
模型成果Trimble RealworksTrimble Business Center
幾何物件建立yesno
3D模型建立yesno
  • TRW提供使用者從點雲自動建立2D或3D的幾何形狀,包含球體、圓柱體、垂直圓柱體、平面與水平面。
  • TRW能針對特定物件自動建立模型,如:自動提取鋼瓶、管線及鋼梁。

Volume Stockpile.jpg

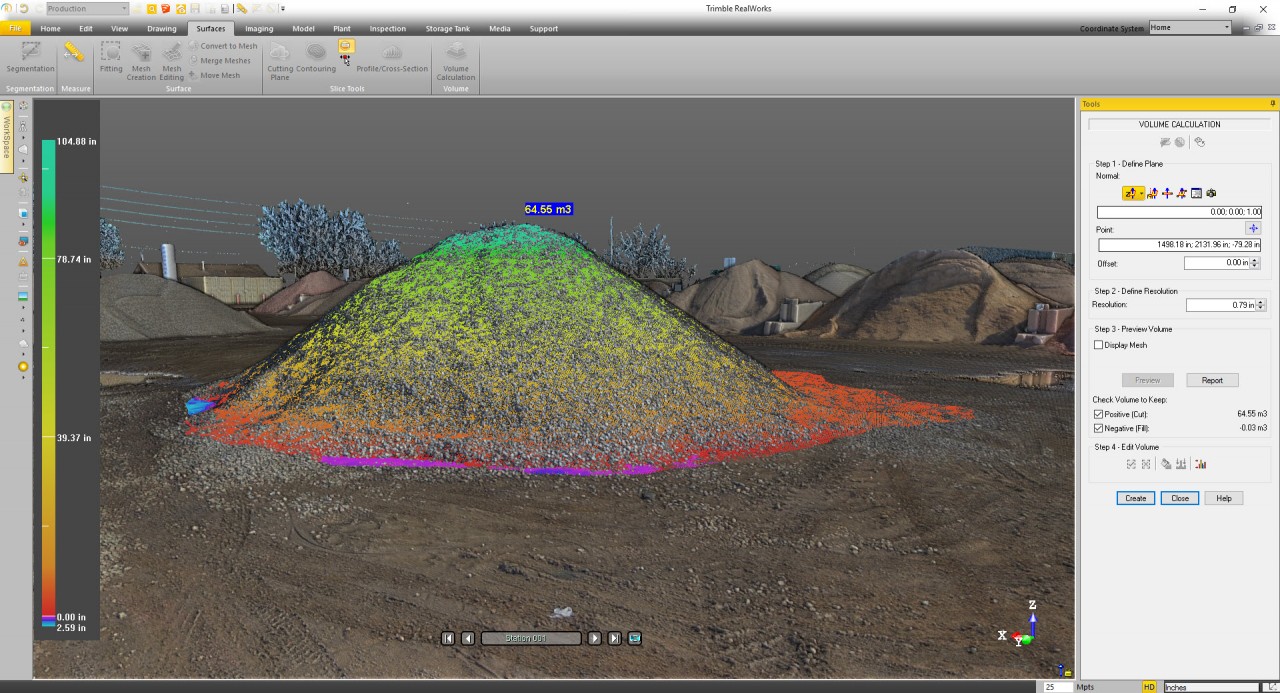

(圖為TRW的體積計算功能)

測繪成果
測繪成果Trimble RealworksTrimble Business Center
地形表面及等高線yesyes
地形表面編輯noyes
三角網格yesno
三角網格編輯yesno
三角網格表面材質可於三角網格可於表面
體積yes表面到表面、挖填方、廊道
正攝影像yesyes
校正圖像yesyes
  • TBC提供使用者合併地形表面、建立高層網格、建立表面相交幾何、表面材料特性等。
  • TRW則提供使用者建立三角網格,並可以選擇三角網格建立時的投影方向,垂直、邊緣或表面投影。
  • TRW也提供使使用者去除三角網格的異常高點、填滿凹洞與平滑化,甚至可以移動三角網格的位置。
  • TBC建立的地形表面可以設定其高層及貼附影像上去,而TRW建立的三角網格也可以利用站點的全景影像或額外的影像貼附在表面成為材質。

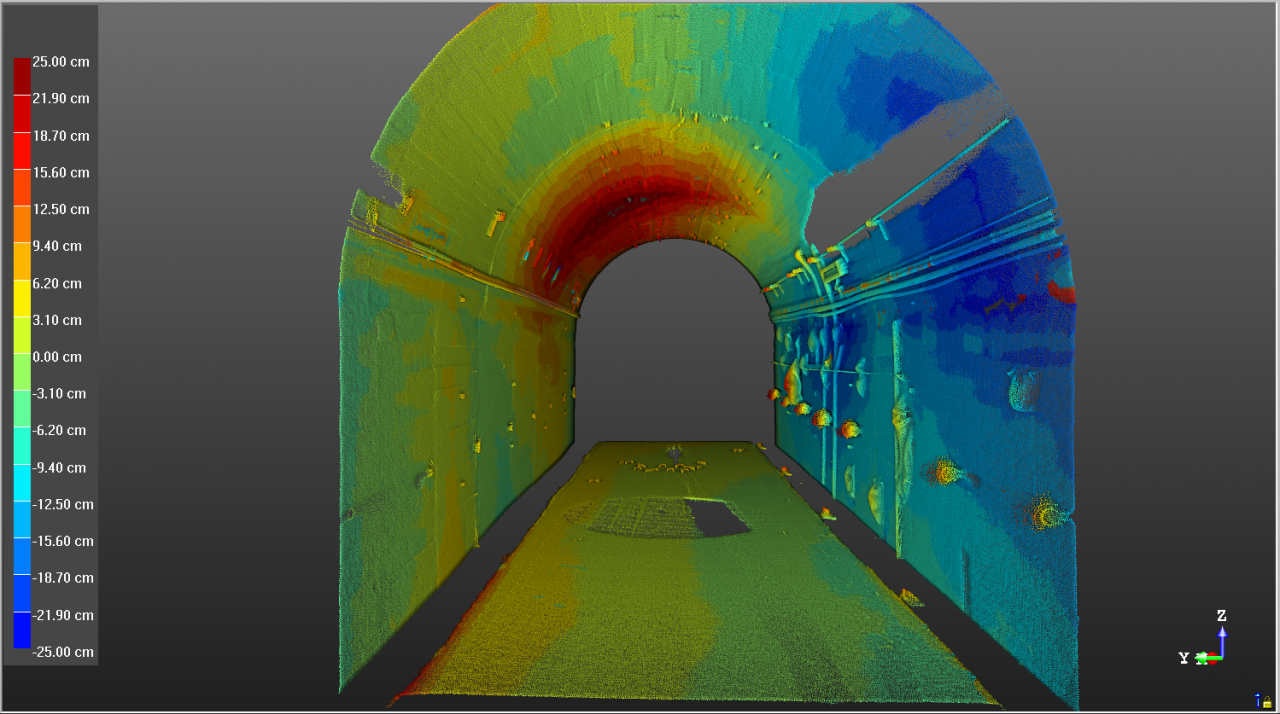

(圖為TRW的隧道模型與點雲檢測成果)

檢測功能
檢測功能Trimble RealworksTrimble Business Center
挖填方比對yesyes
地面平整度檢測yesno
物件比對yesno
點雲與表面比對yesno
  • TBC與TRW都提供了挖填方比對的功能來檢查兩個物間之間的差值。TBC支援面與面的比對,而TRW則支援點點雲與模型、三角網格的差值比對。
  • TRW可以對2D及3D的物件進行比對,檢測對象包含表面、三角網格、點雲或複雜的幾何圖形。這非常適合用來檢測設計的模型與實際掃描到的結果之間的差異量。
  • TRW可以直接檢測點雲與物件表面之間的差異量。
TRW 10 Storage Tank.png

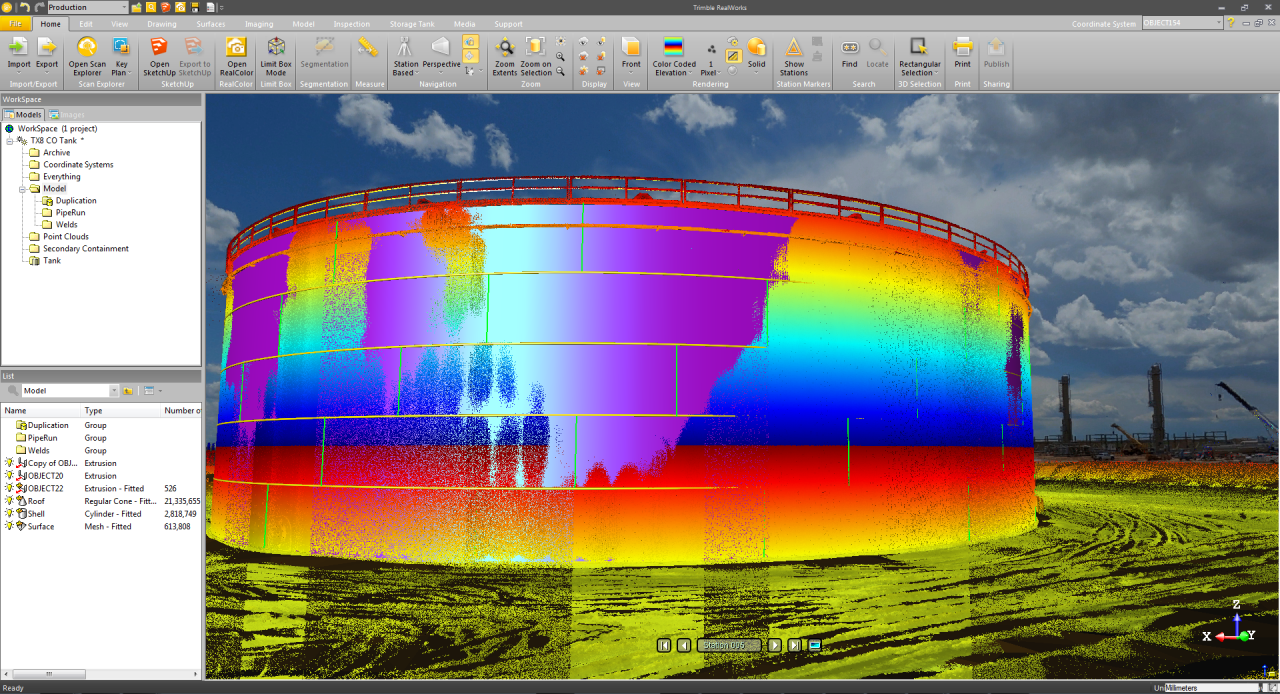

(圖為TRW的儲油槽分析功能)

特別解決方案
特別解決方案Trimble RealworksTrimble Business Center
車載測繪資料處理noyes
航空攝影測量noyes
儲罐檢查yesno
隧道檢測yesyes
  • TBC可以支援MX9的車載測繪系統資料處理,包含產製掃描資料、拚接與產製成果等。
  • TBC的航空攝影測量提供直接處理.jxl檔案或於UASMaster軟體做處理,並且TBC可以利用航拍影像產製點雲、DSM及正射影像等。
  • TRW提供使用者設定、量測、比對或校準垂直或水平的儲罐,並可產製檢測報告。
  • TRW與TBC都可以針對隧道建立三角網格模型,並比對點雲與模型,但TRW還具有點雲與點雲比對的功能,而TBC則具有編輯放樣點及產製檢測報告的功能。
SketchUp Pro Integration.jpg

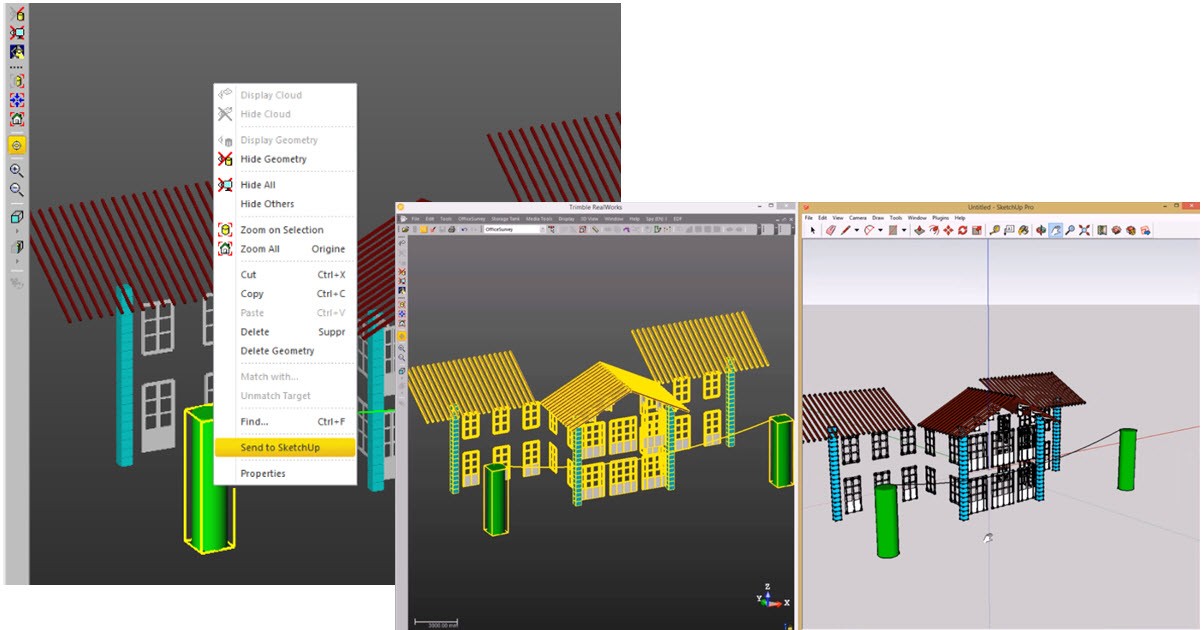

(圖為TRW繪製幾何圖形並連接到SketchUp之成果)

協作與分享
協作與分享Trimble RealworksTrimble Business Center
點雲輸出格式*.e57, *.las, *.laz, *.pod, *.pts, *.rcp, *.tdx*.e57, *.las, *.laz, *.pod, *.pts, *.rcp, *.tdx, *.ptx
CAD檔輸出格式*.dxf, *.dwg, *.ifc, *.xml, *.kmz, *. fbx, *.pmsmac, *.obj, *.dgn, *.asc*.dxf, *.dwg, *.ifc, *.xml, *.kmz, *.kml, *.shp, *.gdb, *.vcl, *.ttm, machine control
傳送幾何圖形至SketchUpyesyes
傳送點雲至AutoCADyesno
輸出點雲至TopoDOTnoyes
產製影片yesno
透過Trimble Clarity分享noyes
上傳至Trimble Connectnoyes
